Pemasangan katup bola
1. Harus dipastikan bahwa pipa dan katup telah dibersihkan sebelum operasi
2. Pengoperasian aktuator katup menggerakkan batang katup untuk menyelesaikan putaran sesuai dengan ukuran sinyal input: ketika berputar 1/4 putaran (900) ke arah depan, katup tertutup. Saat putaran terbalik 1/4 putaran (900), katup terbuka.
3. Ketika panah indikator arah aktuator sejajar dengan pipa, katup terbuka; ketika panah tegak lurus terhadap pipa, katup menutup.
Perbaikan katup bola:
Masa pakai yang lebih lama dan waktu bebas perawatan akan bergantung pada beberapa faktor: dalam kondisi kerja normal, mempertahankan rasio suhu/tekanan yang harmonis, dan data korosi yang wajar
Catatan: Saat katup bola ditutup, tekanan fluida di badan katup masih ada
Sebelum pemeliharaan,
Lepaskan tekanan pipa dan biarkan katup dalam posisi terbuka
Putuskan sambungan listrik atau pasokan udara
Pisahkan aktuator dari braket
1. Kunci pengepakan
Jika gorong-gorong pengisian sedikit bocor, mur batang harus dikunci.
Catatan: Jangan dikunci, biasanya kunci 1/4 ring sampai 1 ring, kebocoran akan berhenti.
2. Ganti dudukan dan segel katup

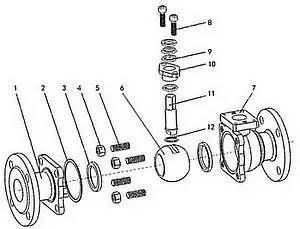

A. Pembongkaran
Biarkan katup dalam posisi setengah terbuka untuk mengeluarkan zat berbahaya yang mungkin ada di dalam dan di luar katup.
Tutup katup bola, lepaskan baut dan mur flensa di kedua sisi, dan lepaskan katup sepenuhnya dari pipa.
Bongkar penggerak perangkat-aktuator, braket penghubung, washer pengunci, mur batang, pecahan peluru kupu-kupu, glam, lembaran tahan aus, pengepakan batang secara berurutan.
Lepaskan baut dan mur penghubung penutup bodi, pisahkan penutup katup dari bodi katup, dan lepaskan paking penutup katup.
Pastikan bahwa bola katup berada di"off" posisi. Ini akan membuatnya lebih mudah untuk mengeluarkannya dari badan katup, dan kemudian melepas dudukan katup.
Dorong perlahan batang katup ke bawah dari lubang di badan katup sampai benar-benar keluar, lalu keluarkan cincin-O dan cincin pengepakan.
Catatan: Harap operasikan dengan hati-hati untuk menghindari goresan pada permukaan batang katup dan segel pengepakan katup.
B. Pasang kembali
Untuk membersihkan dan memeriksa suku cadang yang diperiksa, sangat disarankan untuk mengganti gasket dan seal jok dan kap mesin dengan kit suku cadang.
Membalikkan urutan pembongkaran dan perakitan.
Gunakan torsi yang ditentukan untuk mengencangkan baut flensa melintang.
Kencangkan mur dengan torsi yang ditentukan.
Setelah memasang aktuator, putar batang katup untuk menggerakkan inti katup untuk memutar sinyal input yang sesuai untuk membuat katup membuka dan menutup.
Jika memungkinkan, setelah memasang pipa, uji tekanan penyegelan dan kinerja katup sesuai standar.
